Шиберная задвижка

Современные города имеют сложную систему трубопроводных коммуникаций, которая позволяет обеспечивать население водой и отводить отходы жизнедеятельности из жилых районов. Отведение канализационных стоков – важнейшая задача, от решения которой зависит здоровье и комфорт жителей.

Как правило, придомовые и городские канализационные сети (коллектора) являются самотечными, и запорная арматура на них не ставится.

Тем не менее стремительный рост городов и численности населения требует постоянного расширения и усложнения трубопроводных коммуникаций, которым необходим постоянный контроль.

Ранее для контроля сетей использовали фланцевые задвижки с металлическим клином, но они имеют ряд серьезных недостатков:

• клин садится в гнездо, которое постоянно забивается грубым осадком;
• внутренняя часть корпуса клиновых задвижек засоряются в процессе эксплуатации, что приводит к выходу из строя запорного элемента;
• в верхних полостях корпуса может скапливаться метан – взрывоопасный газ;
• рабочие элементы контактируют со средой и могут выходить из строя под воздействием мусора и мелких камней.

Согласно требованиям нового Свода Правил 32.13330.2012, пункт 6.1.4. поясняет: «Напорные трубопроводы канализации следует проектировать с учетом характеристик транспортируемой сточной жидкости (агрессивности, повышенного содержания взвешенных частиц и т.п.). Необходимо предусматривать дополнительные мероприятия и конструктивные решения, обеспечивающие оперативный ремонт или замену участков трубопроводов в процессе эксплуатации, а также применение незасоряющейся трубопроводной арматуры».

Клиновые задвижки под данные требования не подходят!

К незасоряющейся трубопроводной арматуре, подходящей для канализационных сетей, относятся шиберные задвижки. Они позволяют беспрепятственно контролировать поток жидкостей в канализационных сетях, благодаря специально разработанной конструкции.

Конструкция шиберной задвижки имеет ряд преимуществ:

• чугунный плоский корпус имеет малую строительную длину, за счет чего задвижка более устойчива к истиранию и значительно экономит пространство в камере или колодце;
• нижняя полость шиберной задвижки закрыта резиновым уплотнением, что исключает скопление в ней грубых осадков;
• отсутствие полостей сверху, в которых может накапливаться метан - задвижка безопасна в обслуживании;
• нержавеющий плоский нож при закрытии рубит пульпу, при открытии самоочищается;
• шток, гайка и прочие управляющие элементы не взаимодействуют с транспортируемой средой и не подвержены воздействию стоков, просты в обслуживании и могут быть заменены без снятия задвижки с сети.

Дополнительные преимущества шиберных задвижек JAFAR арт 2005:

• наличие диаметров до Ду1200;
• возможность выбора выдвижного или невыдвижного шпинделя;
• фланцевое уплотнение интегрировано в корпус;
• управление штурвалом, штоком или электроприводом;
• наличие модификации для бесколодезной установки;
• возможность поставки модификации с корпусом из нержавеющей стали.

Благодаря своим техническим характеристикам и преимуществам шиберные задвижки JAFAR арт.2005 имеют обширную сферу применения:

• канализационные насосные станции;
• очистные сооружения;
• напорные трубопроводы ливневой и бытовой канализации;
• водозабор;
• трубопроводы с технической водой и промышленными стоками;
• трубопроводы для транспортирования сыпучих веществ.

При проектировании и монтаже шиберной задвижки необходимо помнить, что:

• присоединение шиберной задвижки к трубопроводу межфланцевое, снизу задвижки болтовые отверстия проходные, а сверху тупиковые, поэтому монтаж трубопровода необходимо вести от шибера в обе стороны, а не к нему, чтобы избежать перекосов и напряжения в болтовых соединениях;
• если под трубопровод не будет установлена опора, то корпус шибера будет испытывать растягивающее усилие, и из-под уплотнения возможны протечки или корпусом зажмет нож, вследствие чего управление будет невозможно;
• шиберные задвижки нельзя применять на питьевом водоснабжении, так как нож выходит во внешнее пространство;
• если предполагается, что шиберная задвижка будет работать в затопленном состоянии или под землей (бесколодезно), то необходимо применять специальную шиберную задвижку для бесколодезной установки JAFAR арт. 2006 с защищенным от засорения шпинделем.

На сегодняшний день канализационные насосные станции и очистные сооружения, построенные много десятилетий назад, требуют кардинальной реконструкции. Этим объектам и строящимся напорным сетям канализации требуется современная, качественная и соответствующая требованиям Свода Правил запорная арматура. Рациональным решением данных вопросов является качественных шиберных задвижек.

Ассортимент шиберных задвижек JAFAR

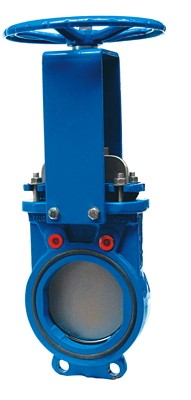

2005 – Задвижка шиберная с двусторонним уплотнением: zadvizhka_shibernaja_2005

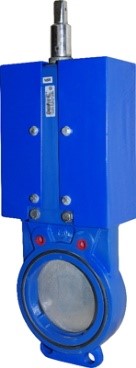

2006 – Задвижка шиберная для бесколодезной установки: zadvizhka_dlya_podzemnoj_ustanovki_2006

2905 – Задвижка шиберная с приводом: zadvizhka_shibernaja_2905
