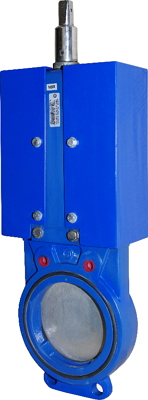

Задвижка шиберная для бесколодезной установки тип 2006

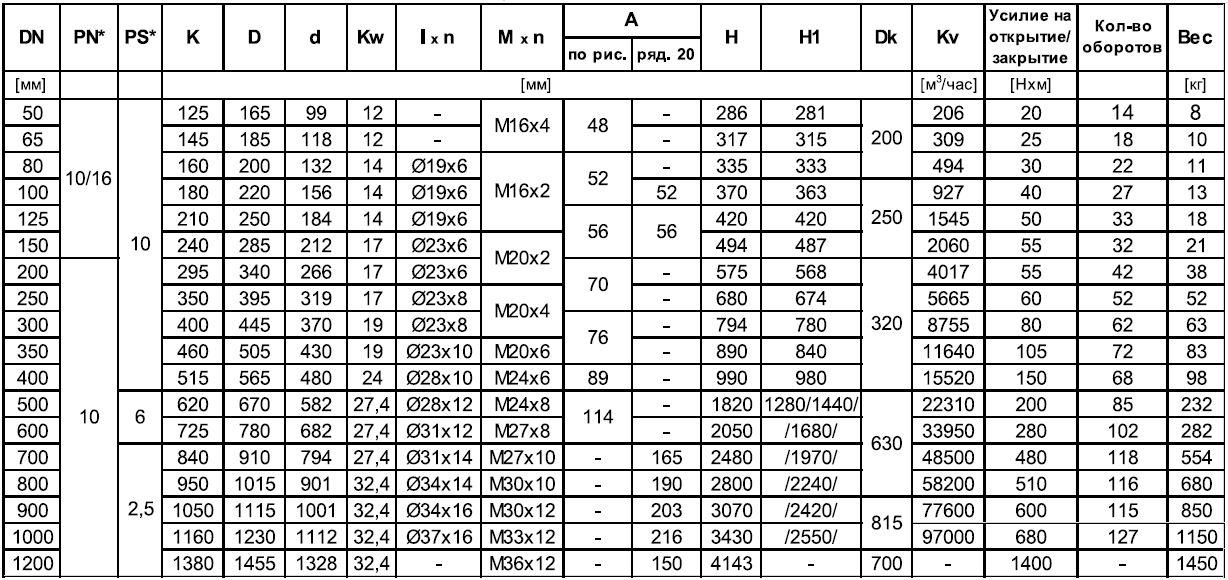

Технические параметры

Класс герметичности А

DN50-400, Pn10 - ручной привод.

DN500, Pn6 - ручной привод

DN600, Pn6 - линейный редуктор

DN700-1200 Pn2,5 - линейный редуктор.

Максимальная температура: 70°C (NBR, EPDM)

Фланцевая рассверловка соответствует российским стандартам

Конструктивные особенности

Монолитный чугунный корпус.

Уплотнение шибера двухстороннее.

Шпиндель нержавеющий, с холоднокатаной резьбой.

Шибер из нержавеющей стали 304.

Все элементы защищены от коррозии.

Болтовые соединительные отверстия DN50-150 соответствуют фланцевому соединению PN16, свыше  DN200 - фланцевому соединению PN10 согласно ГОСТ 33259-2015.

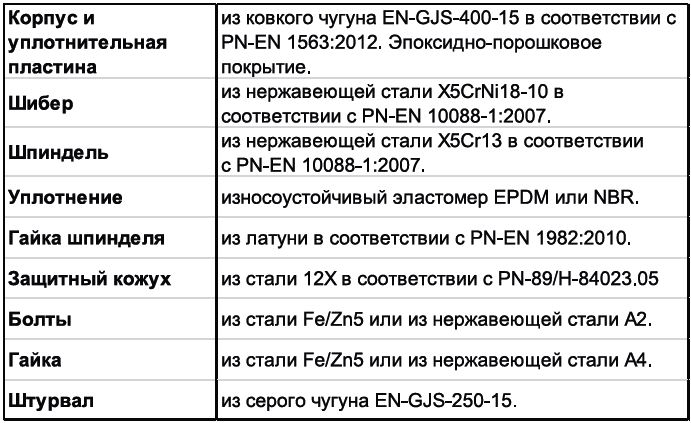

Материалы изделия
Применение

Для жидких и сыпучих веществ:

- для бытовой и ливневой канализации

- технической воды

- химического производства

- бумажной промышленности

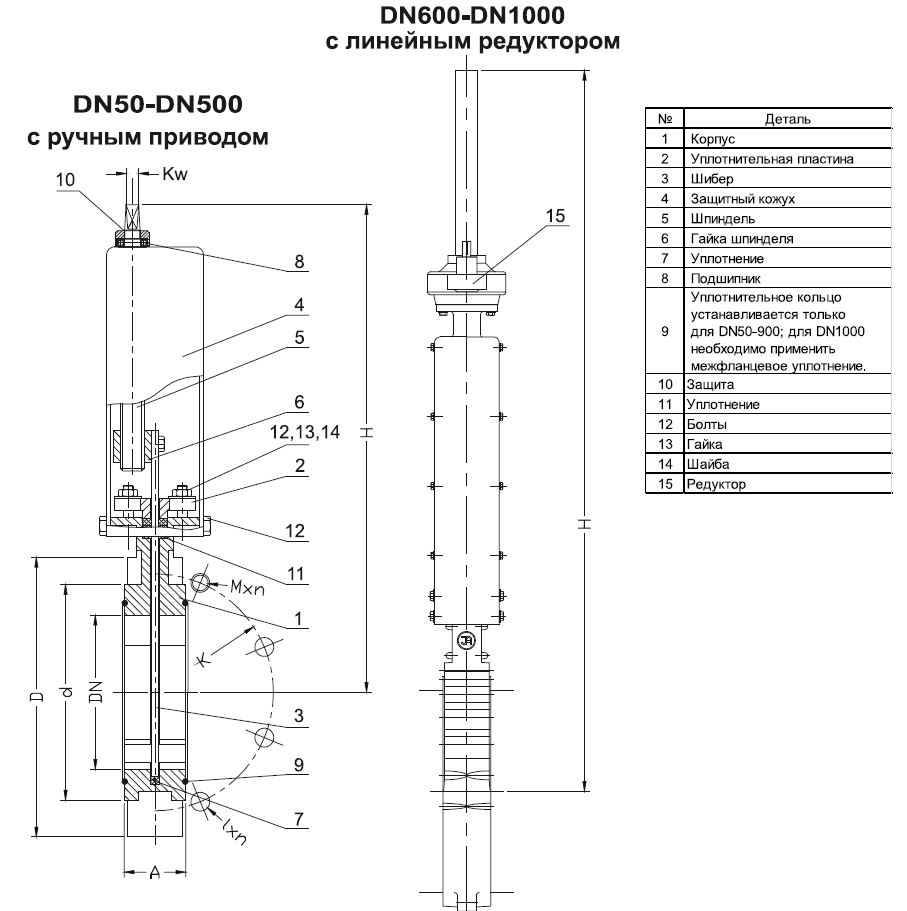

Стандартное исполнение

DN50-DN500 шпиндель не выдвижной с ручным приводом, DN600-DN1000 шпиндель выдвижной с линейным редуктором, 70°C, износоустойчивый эластомер NBR, эпоксидное покрытие RAL5005 250 мкм.

Другие исполнения по запросу

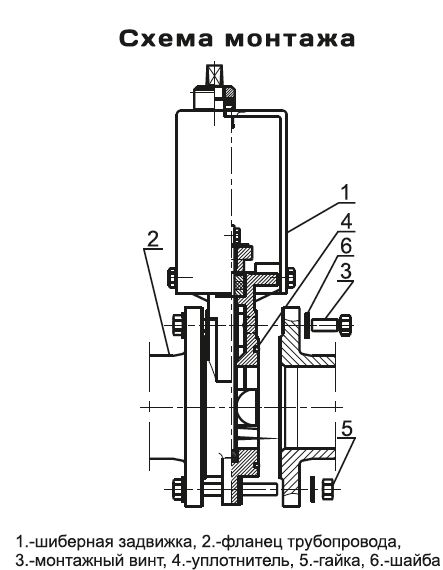

Установка

Задвижки шиберные ТИП 2006 устанавливаются в камерах (колодцах), сооружениях в любом положении, кроме положения шпинделем вниз. Задвижку можно монтировать бесколодезно в грунт шпинделем вверх. Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей рассверловкой. В время монтажа необходимо обратить особое внимание на крепление трубопровода, исключающее сгибающее или растягивающее воздействие, оборудовав трубопровод неподвижными опорами и упорами. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Монтаж вести от задвижки. Задвижка, собранная и поставленная на объект, прошла заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом, ключом или приводом через удлинительный шток.

Примечание

* - возможны другие исполнения
