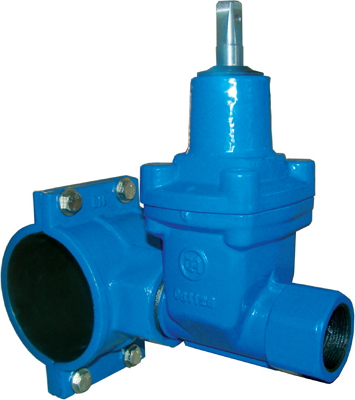

Монтажный комплект задвижка + хомут для ПВХ и ПЭ труб тип 3217


Технические параметры

Класс герметичности «А»

Максимальное рабочее давление PN 16

Максимальная температура: 40°С (EPDM)

Резьбовое подключение соответствует российским нормам

Конструктивные особенности

Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.

Шпиндель невыдвижной, нержавеющий, с холоднокатаной резьбой

Клин полностью вулканизирован, с заменяемой гайкой.

Гладкий проход в корпусе.

Все элементы защищены от коррозии.

Хомут имеет внутренний диаметр соответствующий внешнему диаметру ПВХ и ПЭ труб.

Материалы изделия
Применение

Для контроля сетей передачи питьевой воды.

Для других химических нейтральных жидкостей.

Стандартное исполнение

Pn16, 40°С, EPDM, эпоксидное покрытие RAL5005 250 мкм, без штурвала

Другие исполнения по запросу

Установка

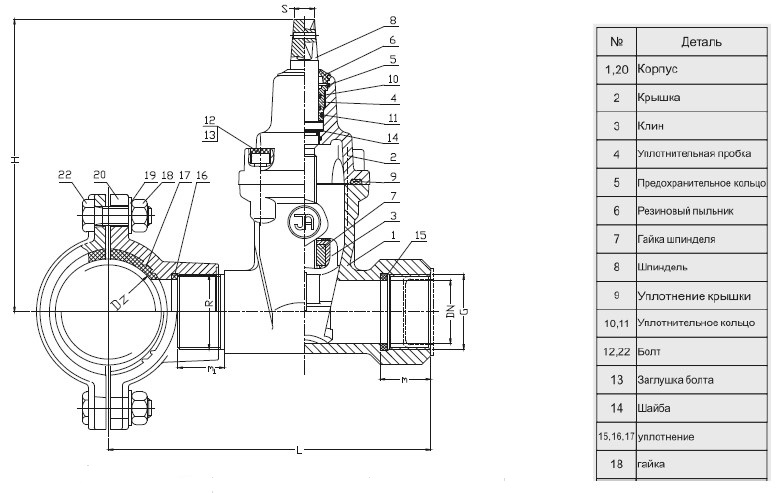

Монтажные комплекты для ПВХ и полиэтиленовых труб ТИП 3217 могут устанавливаться в подземных или наземных водопроводах на вертикальных или горизонтальных установках. Данные изделия приспособлены к монтажу с резьбовым соединением трубопровода, размеры (резьба) которого соответствуют резьбе задвижек. Наличие уплотнения (15,16 на чертеже) не исключает стандартного уплотнения резьбы. Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная производителем, готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю ее герметичности.

Задвижки управляются штурвалом, ключом, удлинительным штоком


Примечание

* - возможны другие исполнения
