Отвод фланцевый с подставкой, крестовина фланцевая тип 9202/9218
Технические параметры
Рабочее давление: PN10, PN16
Максимальная температура: 70°С

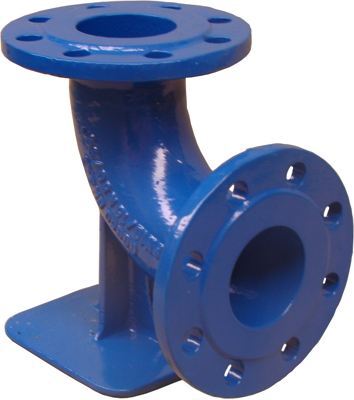

9202 - фланцевый отвод с подставкой
9218 - фланцевая крестовина
Материалы изделия
Корпус из высококовкого чугуна EN-GJS-500-7 в соответствии с PN-EN 1563:2012
Применение
В сетях передачи питьевой, технической воды и других химически нейтральных жидкостей
Стандартное исполнение
Эпоксидное покрытие RAL5005 250 мкм
Варианты исполнения:
Под пожарный гидрант с фланцем
по ГОСТ 5525-88 на 6 отверстий.

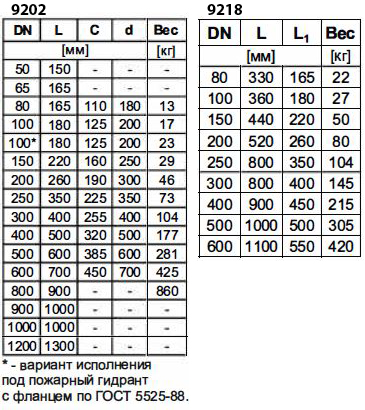

* - см. примечание под таблицей

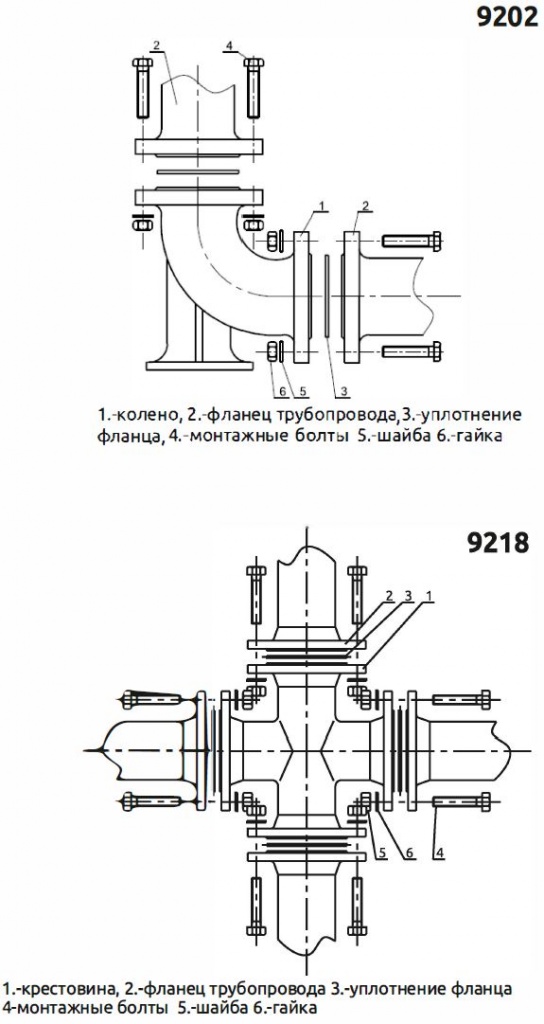

Установка
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. Присоединить необходимый элемент фланцем к фланцу, через уплотнение, с помощью болтов. Обязательно использовать шайбы под головки болтов и гайки во избежание нарушения эпоксидного покрытия. При монтаже колена 9202, как опорного элемента, проложить прокладку между подставкой и опорой для защиты эпоксидного покрытия.
Примечание
* - возможны другие исполнения
