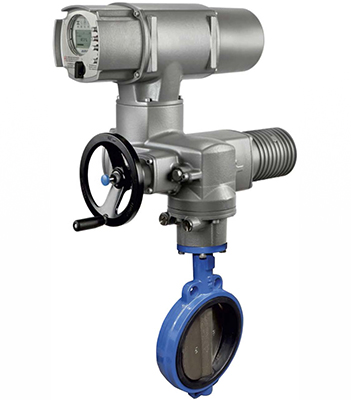

Затвор межфланцевый с электроприводом тип 4497SQ

Минимальная строительная длина

В конструкции затвора интегрировано уплотнение диска, которое, одновременно, является уплотнением между диском и фланцем трубопровода.

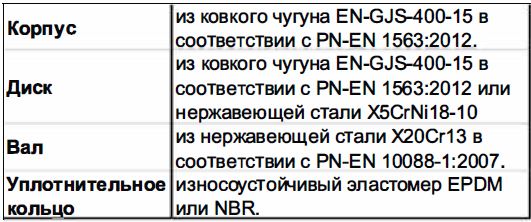

Все элементы защищены от коррозии.

Водопроводные сети (резина ЕРDМ), системы отвода сточных вод и другие нейтральные жидкости (резина NBR) в зависимости от материала уплотнений.

PN 10/16, 90° С, ЕРDМ, эпоксидное покрытие RAL5005 250 мкм.

Другие исполнения по запросу.

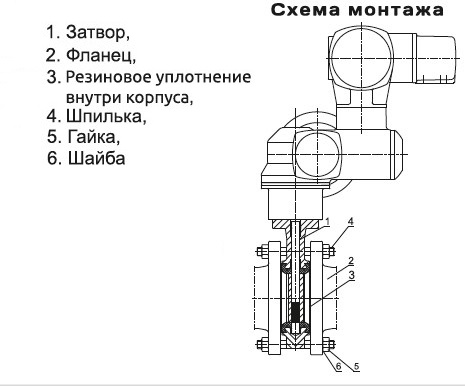

До монтажа затвора 4497SQ надо провести следующие мероприятия:

- проверить соответствие рабочих параметров и вида среды параметрам затвора;

- для качественного монтажа затвора, фланцы трубопровода дложны быть параллельны и соосны;

- во избежании заклинивания диска, условные проходы должны быть не меньше условного прохода затвора, для установки затвора на стальные трубы рекомендуется применять воротниковые фланцы;

- для облегчения установки минимум с одной стороны необходимо ставить демонтажную вставку;

- перед монтажом открыть диск (10°);

- обработать уплотнения техническим вазелином.

Затворы Тип 4497SQ Ду 40 - 250 можно устанавливать в любом положении (ось вала затвора вертикально или горизонтально). Для Ду 300 и выше ось вала только горизонтально.

Межфланцевые затворы ТИП 4497SQ приспособлены для монтажа между фланцами трубопровода без необходимости применения дополнительных уплотнительных прокладок. Перед монтажом затвора между фланцами рекомендуется увлажнение поверхности системы уплотнения техническим вазелином, который предотвратит прилипание и возможное повреждение при демонтаже резиновых элементов.

После монтажа рекомендуется несколько раз изменить направление затвора (открыть, закрыть), чтобы проверить и убедиться в том, что он установлен правильно. Затвор, установленный между фланцами трубопровода, является его интегральной частью и не требует применения опор (опорных блоков) под ним.

Затвор управляется электроприводом.

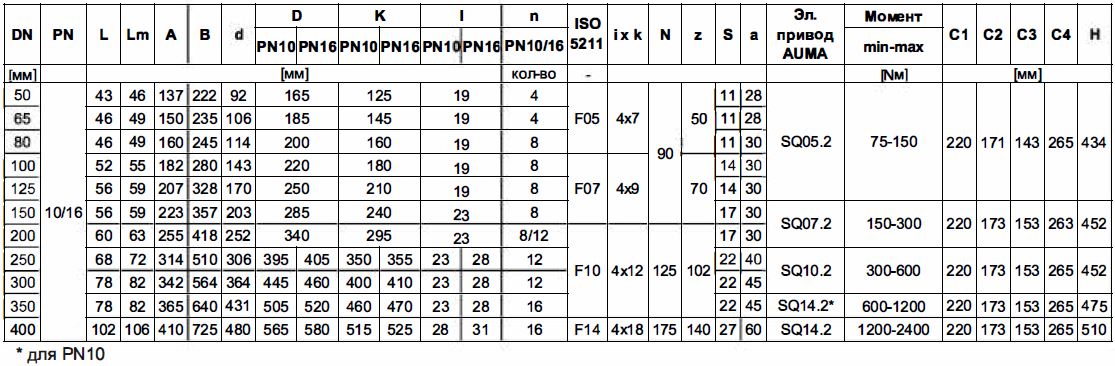

* - возможны другие исполнения
