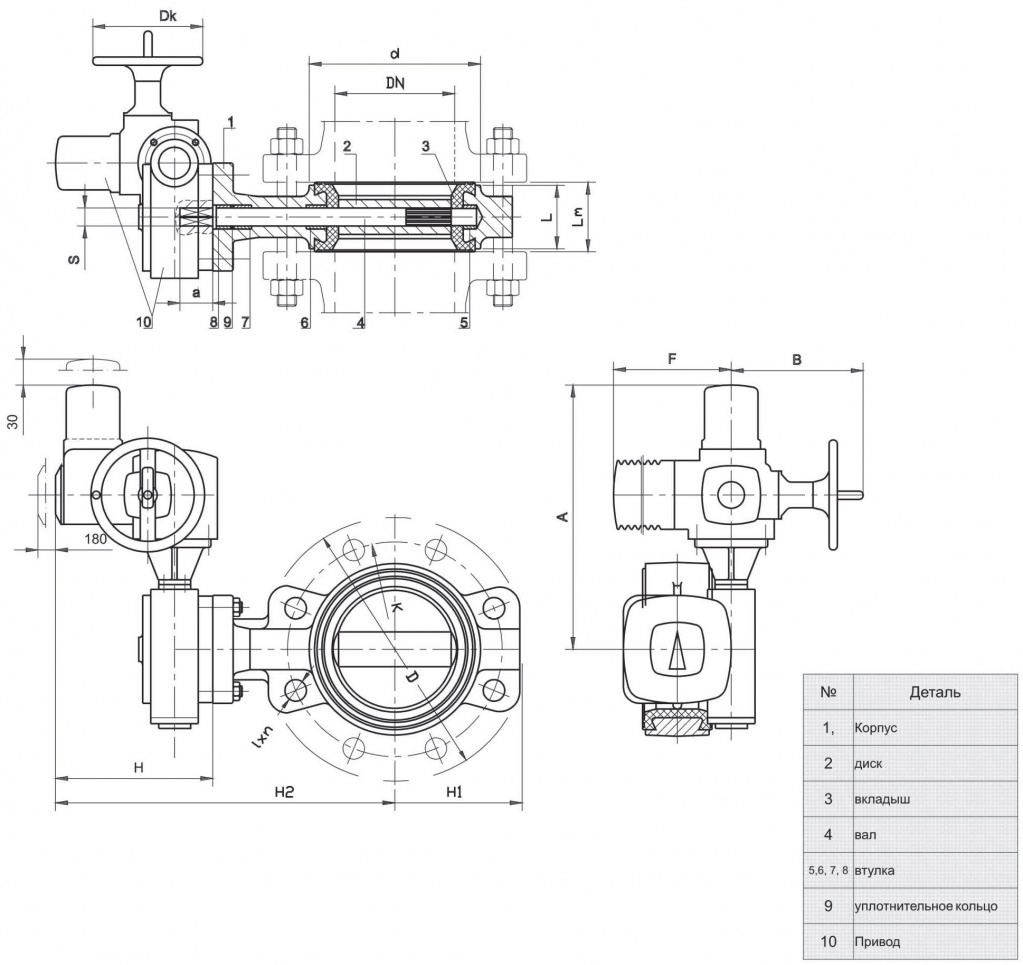

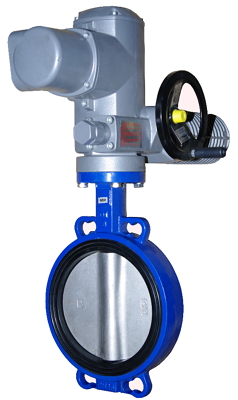

Затвор межфланцевый с электроприводом тип 4497SA

Минимальная строительная длинна

В конструкции затвора интегрировано уплотнение диска, которое, одновременно, является уплотнением между диском и фланцем трубопровода.

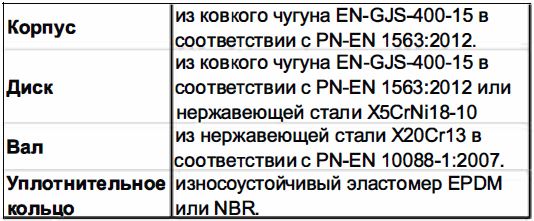

Все элементы защищены от коррозии.

Водопроводные сети (резина EPDM), системы отвода сточных вод и другие нейтральные жидкости (резина NBR) в зависимости от материала уплотнений.

PN10/16, 90° С, EPDM, эпоксидное покрытие RAL5005 250 мкм.

Другие исполнения по запросу.

До монтажа затвора 4497SA надо провести следующие мероприятия:

- проверить соответствие рабочих параметров и вида среды параметрам затвора;

- для качественного монтажа затвора, фланцы трубопровода дложны быть параллельны и соосны;

- во избежании заклинивания диска, условные проходы должны быть не меньше условного прохода затвора, для установки затвора на стальные трубы, рекомендуется применять вортниковые фланцы;

-для облегчения установки минимум с одной стороны необходимо ставить демонтажную вставку;

-    перед монтажем открыть диск (около 10°);

-    обработать уплотнения техническим вазелином.

Затворы Тип 4497SA Ду300 и выше ось вала надо располагать только горизонтально.

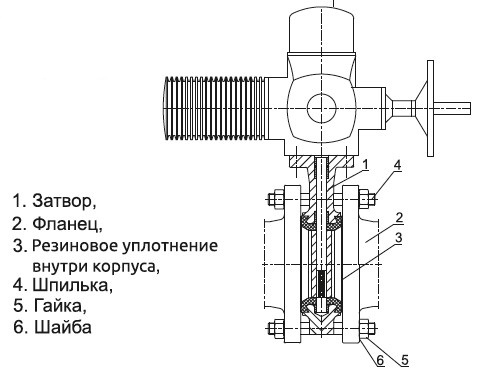

Межфланцевые затворы ТИП 4497SA приспособлены для монтажа между фланцами трубопровода без необходимости применения дополнительных уплотнительных прокладок. Перед монтажом затвора между фланцами рекомендуется увлажнение поверхности системы уплотнения техническим вазелином, который предотвратит прилипание и возможное повреждение при демонтаже резиновых элементов.

После монтажа рекомендуется несколько раз изменить направление затвора (открыть, закрыть), чтобы проверить и убедиться в том, что он установлен правильно. Затвор, установленный между фланцами трубопровода, является его интегральной частью и не требует применения опор (опорных блоков) под ним.

Затвор управляется электроприводом.

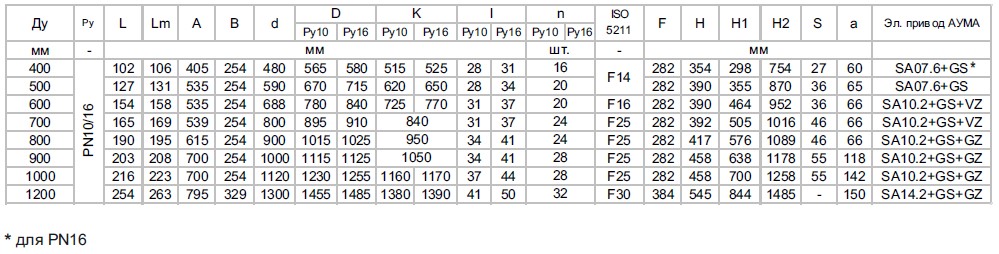

* - возможны другие исполнения
