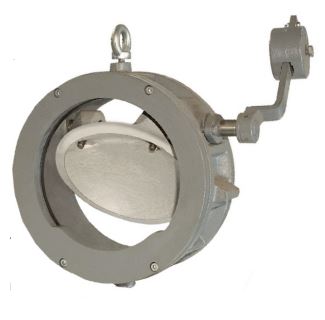

Клапан обратный с противовесом тип 4499

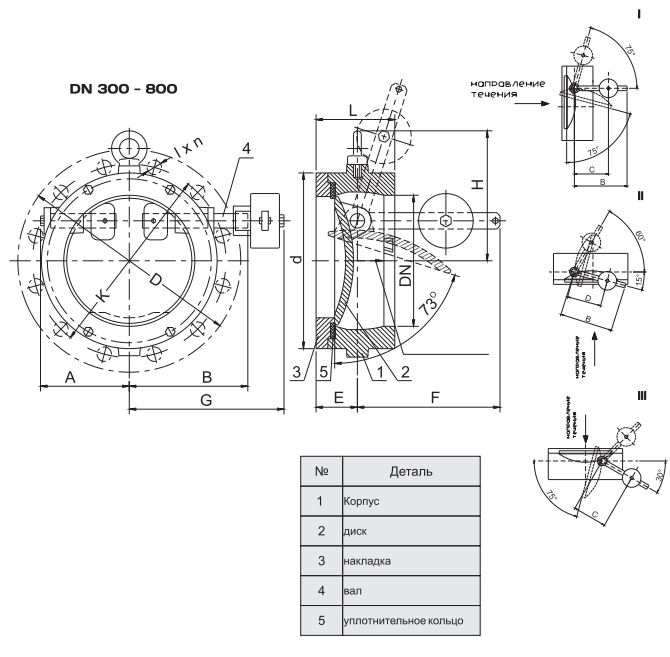

Возможные исполнения: I - горизонтальный трубопровод,
II - вертикальный трубопровод - поток снизу,
III- вертикальный трубопровод, поток сверху
Расположение рычага: справа - (Р), слева - (L)
Ду300-800 с противовесом
Все элементы защищены от коррозии

Промышленные, водопроводные сети. Сети для транспортировки
других нейтральных жидкостей в зависимости от вида покрытия и
материала уплотнений.

PN10/16, 70° С, NBR, поливиниловая краска.

Другие исполнения по запросу.

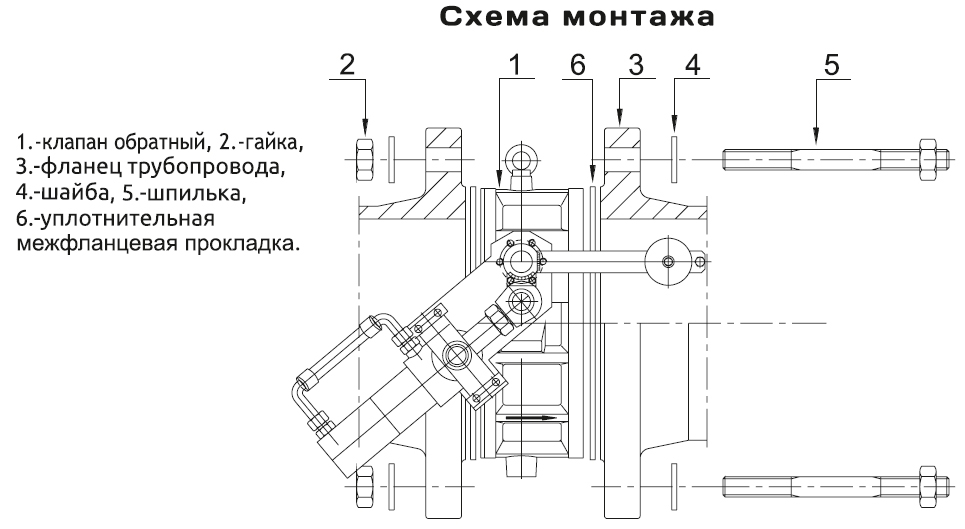

До монтажа обратного клапана 4499 надо провести следующие мероприятия:

- проверить соответствие рабочих параметров и вида среды параметрам изделия;

-для качественного монтажа фланцы трубопровода должны быть параллельны и соосны;

- во избежании заклинивания диска, условные проходы должны быть не меньше условного прохода клапана, для установки на стальные трубы рекомендуется применять воротниковые фланцы.

Смазать уплотняющие прокладки и соединяемые детали техническим вазелином, вставить между подготовленными фланцами трубопровода клапан и прокладки. Установить шпильки или болты. Отцентровать. Стянуть в соответствии с нормами, контролируя положение клапана. Проверить свободный ход клапана и противовеса. Отрегулировать противовес на необходимое давление обратного потока.
