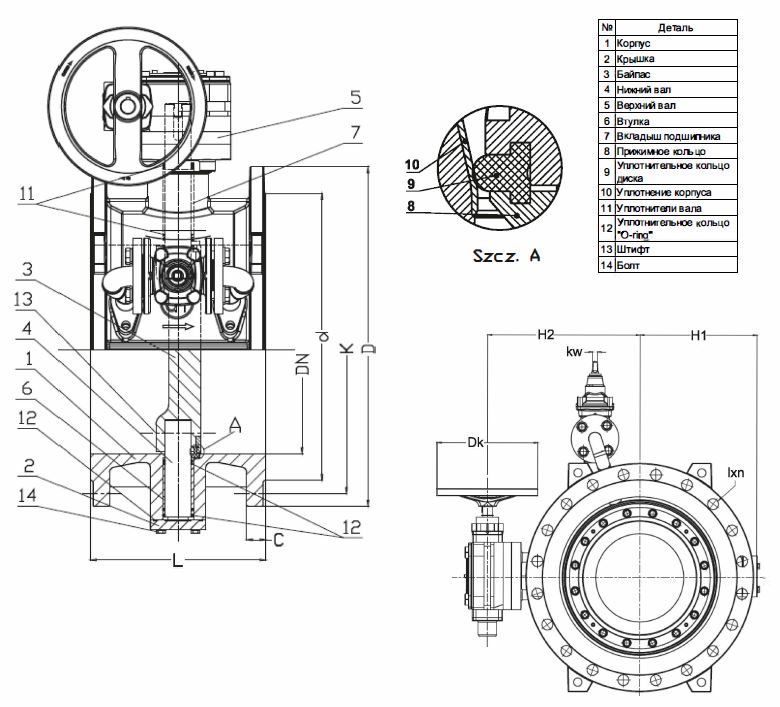

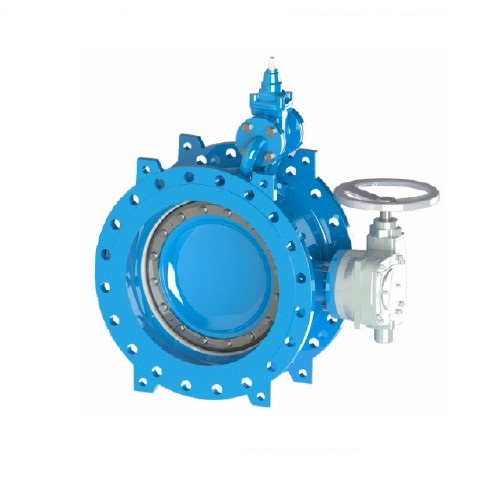

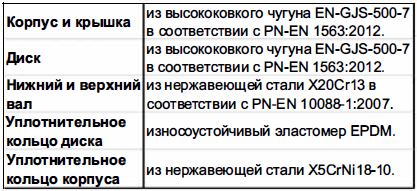

Затвор фланцевый с байпасом тип 4493

Уплотнение вала три кольца.

Уплотнение корпуса интегрировано и является неотделимой частью корпуса.

Затвор имеет двойной эксцентриситет.

Замена уплотнения возможна без снятия диска.

Затвор обеспечивает герметичность запирания в обоих направлениях. Все элементы защищены от коррозии.

Начиная с ДуЗОО, все затворы комплектуются редУкторами. Байпас-задвижка 2111 DN40-100.

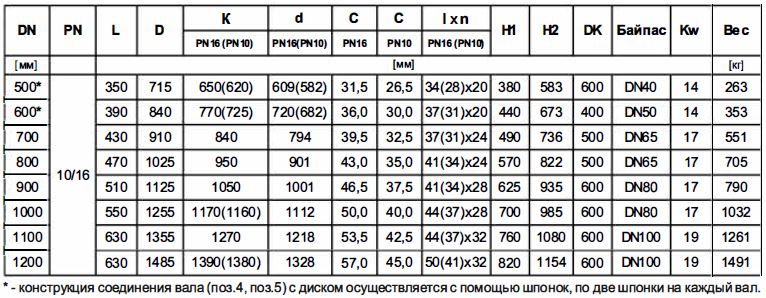

DN400-600 - конструкция соединения вала с диском осуществляется с помощью шпонок, по две шпонки на каждый вал.

Степень защиты редуктора - IP68.

Питьевая, техническая, морская и пресная вода, мазуты, газ, воздух и другие нейтральные вещества, в зависимости от использования уплотняющих шайб.

Pn10, 70°C, EPDM, эпоксидное покрытие RAL5005 250 мкм, с редуктором и штурвалом.

Другие исполнения по запросу.

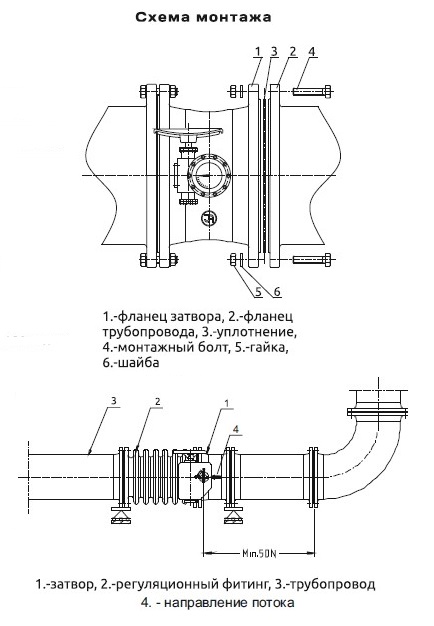

Для монтажа затвора 4493, надо проверить:

- соответствие рабочих параметров и вида среды параметрам затвора;

- наличие уплотнения соответствующего диаметра;

- для качественного монтажа затвора, фланцы трубопровода должны быть параллельны и соосны;

- перед монтажем открыть диск (1 О").

Для удобства монтажа затворов выше Ду300 следует, минимум с одной стороны, установить монтажную вставку Тип9311.

Затворы Ду250 и выше устанавливать только горизонтально. Во время монтажа следует обратить внимание на то, чтобы на арматуру не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор.

При проведении пусковых испытаний направление потока должно совпадать с направлением стрелки на корпусе затвора. В дальнейшем, при эксплуатации затвора Тип 4493, движение потока допускается в обоих направлениях.

Затвор управляется редуктором со штурвалом, либо редуктором с удлинительным штоком и ключом.

* - возможны другие исполнения
