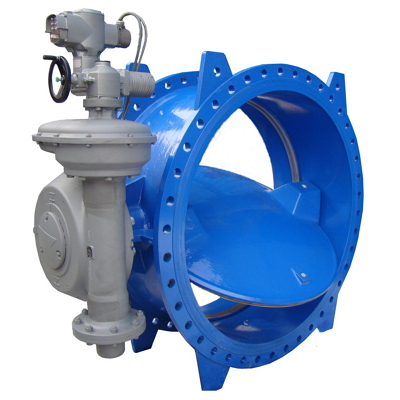

Затвор фланцевый с двойным эксцентриситетом с электроприводом тип 4493SA

Уплотнение вала три кольца.

Уплотнение корпуса интегрировано и является неотделимой частью

корпуса.

Затвор имеет двойной эксцентриситет.

Замена уплотнения возможна без снятия диска.

Затвор обеспечивает герметичность запирания в обоих направлениях.

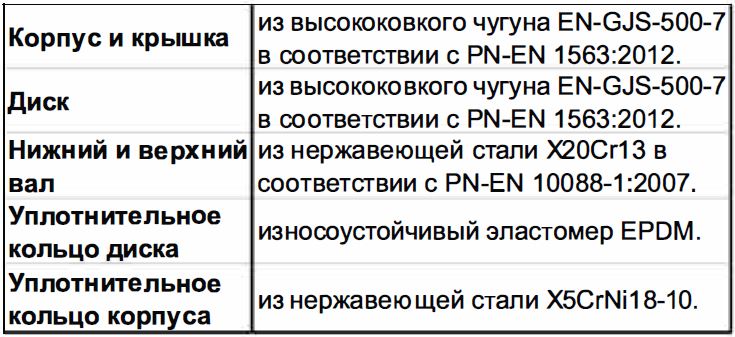

Все элементы защищены от коррозии.

Начиная с Ду300, все затворы комплектуются редукторами.

Возможна поставка затвора с байпасом от Ду 600 (байпас - задвижка 2111).

DN400-600 - конструкция соединения вала с диском осуществляется с помощью

шпонок, по две шпонки на каждый вал.

Степень защиты электропривода - IP68.

Питьевая, техническая и пресная вода и другие химически нейтральные жидкости в зависимости от использования уплотняющих шайб.

До монтажа затвора 4493SA, надо проверить:

- соответствие рабочих параметров и вида среды параметрам затвора;

- наличие уплотнения соответствующего диаметра;

-для качественного монтажа затвора, фланцы трубопровода должны быть параллельны и соосны;

- перед монтажем открыть диск (10°).

Для удобства монтажа затворов выше Ду300 следует, минимум с одной стороны, установить монтажную вставку Тип 9311.

Затворы Ду200 и выше устанавливать только горизонтально. Во время монтажа следует обратить внимание на то, чтобы на арматуру не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор.

При проведении пусковых испытаний направление потока должно совпадать с направлением стрелки на корпусе затвора. В дальнейшем, при эксплуатации затвора Тип 4493SA, движение потока допускается в обоих направлениях. Затвор управляется электроприводом.

* - возможны другие исполнения
