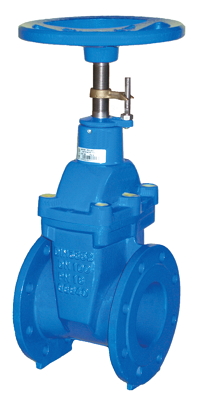

Задвижка с обрезиненным клином и индикатором положения клина тип 2502/2511


Технические параметры

Класс герметичности "А"

Задвижка тип 2502 - ряд 15 (длинная)

Задвижка тип 2511 - ряд 14 (короткая)

Рабочее давление: PN10, PN16.

Максимальная температура работы до 70°C

Фланцевая рассверловка соответствует российским нормам.

Конструктивные особенности

Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.

Шпиндель невыдвижной, нержавеющий, с холоднокатанной резьбой и указателем положения.

Клин с заменяемой гайкой.

Гладкий проходной канал.

Все элементы защищены от коррозии.

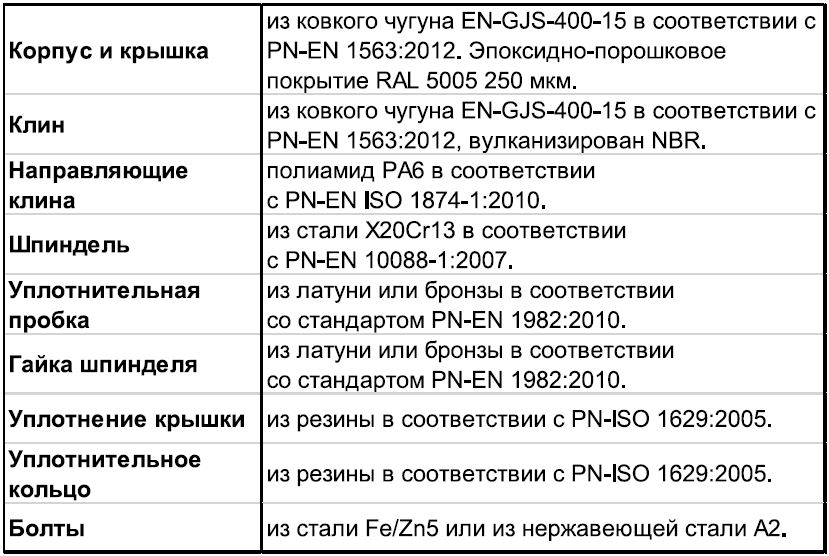

Материалы изделия
2502 материалы.JPG
Применение

Для  противопожарных, промышленных, водопроводных сетей, сетей передачи питьевой воды и других химически нейтральных жидкостей.

Стандартное исполнение

PN16, 70°C, NBR эпоксидное покрытие RAL5005 250 мкм, co штурвалом.

Другие исполнения по запросу

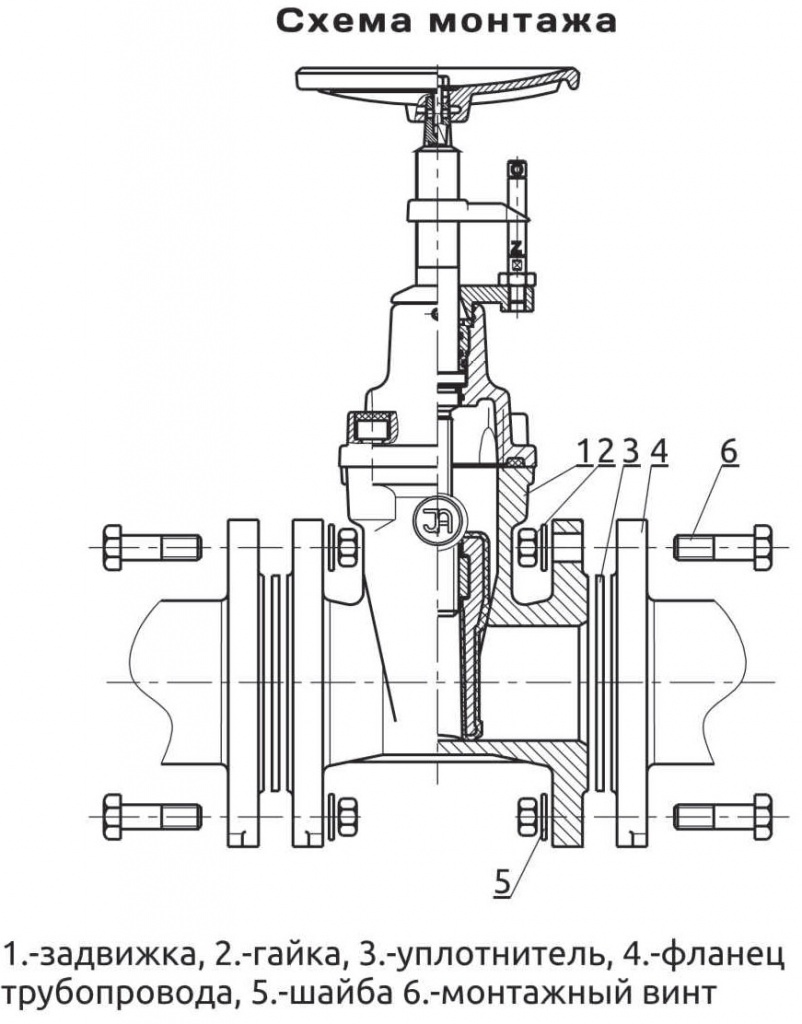

Установка

Задвижки с обрезиненным клином и указателем положения ТИП 2502 и 2511 устанавливаются в камерах (колодцах), сооружениях. Расположение: вертикально, шпинделем вверх, на горизонтальном трубопроводе и горизонтально на вертикальном. Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей рассверловкой. Во время монтажа следует обратить внимание на то, чтобы на арматуру (задвижку) не воздействовали сгибающие или растягивающие напряжения, возникающие в следствие нагрузки массой трубопровода без подпор. Рекомендуется осуществлять действия по монтажу с учётом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная производителем, готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю её герметичности. Задвижки управляются штурвалом.


Примечание

* - возможны другие исполнения

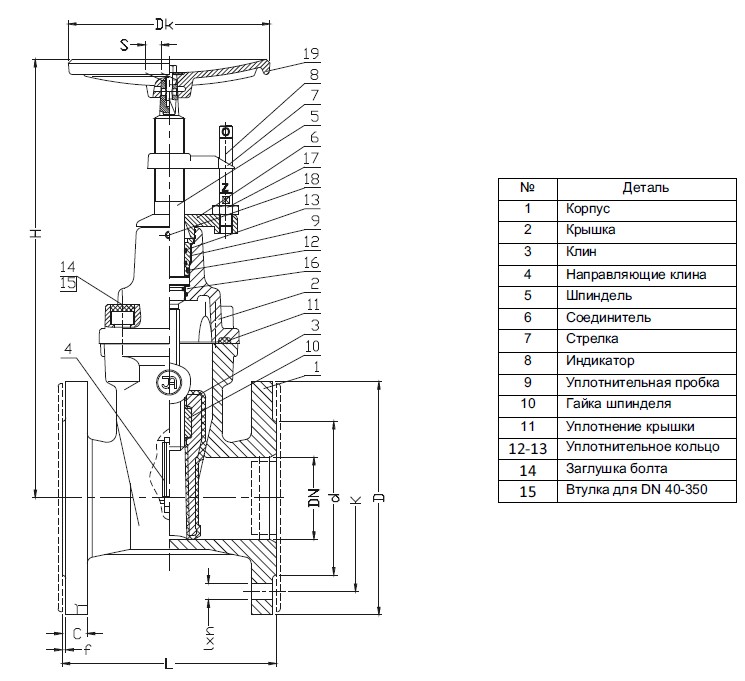

2502 - чертёж.jpg
