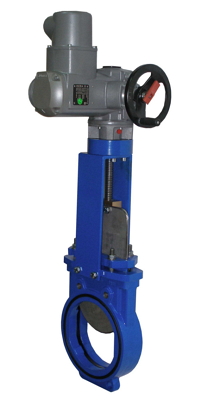

Задвижка шиберная c двухсторонним уплотнением и электроприводом тип 2905

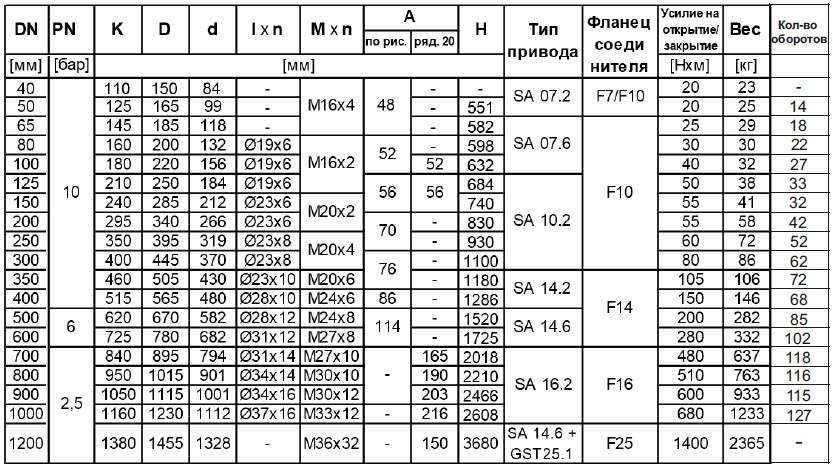

Технические параметры
Класс герметичности А
Рабочее давление: PN 2,5
Ду40-400, PN10.
Ду500-600, PN6.
Ду700-1200, PN2,5.
Максимальная температура: 70°С (NBR, EPDM)
Рассверловка соответствует российским нормам

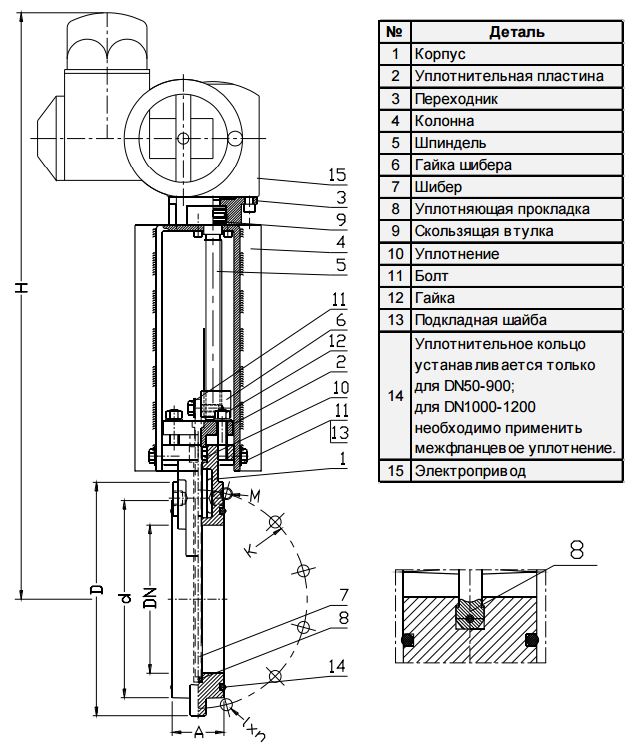

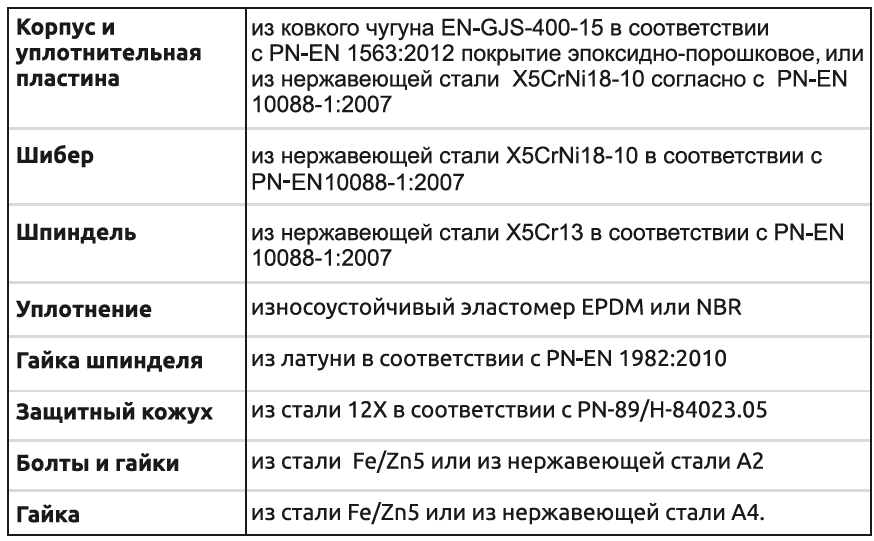

Конструктивные особенности
Шпиндель нержавеющий, с холоднокатаной резьбой.
Шибер из нержавеющей стали 304.
Корпус чугунный.
Все элементы защищены от коррозии.
Болтовые соединительные отверстия DN50-150 соответствуют фланцевому соединению PN16, свыше DN200 - фланцевому соединению PN10 согласно ГОСТ 12815-80.
Применение
Для жидких и сухих веществ:
- канализации
- промышленной воды
- химического производства
- бумажной промышленности
Стандартное исполнение
Ду 40-600 невыдвижной шпиндель, Ду 700-1000 выдвижной шпиндель 70°С, износоустойчивый эластомер NBR, эпоксидное покрытие RAL5005 250 мкм
Другие исполнения по запросу
Установка

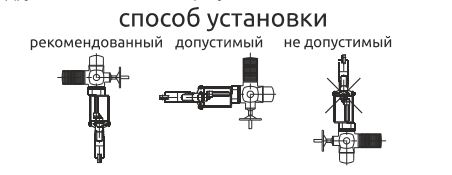

Задвижки шиберные с электроприводом ТИП 2905 устанавливаются в камерах (колодцах), сооружениях в
любом положении, кроме положения шпинделем вниз. Для питания электропривода необходимо напряжение

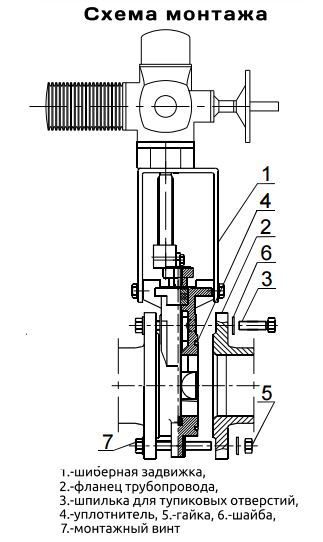

380V (220V). Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей
рассверловкой. Во время монтажа необходимо обратить особое внимание на крепление трубопровода,
исключающее сгибающее или растягивающее воздействие, оборудовав трубопровод неподвижными опорами
и упорами. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода.
Монтаж вести от задвижки. Задвижка, собранная и поставленная на объект, прошла заводские испытания и
готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю
герметичности. Задвижки управляются электроприводом и штурвалом электропривода.
Примечание
* - возможны другие исполнения
