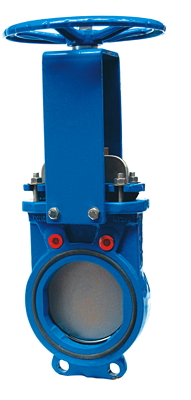

Задвижка шиберная с двусторонним уплотнением тип 2005


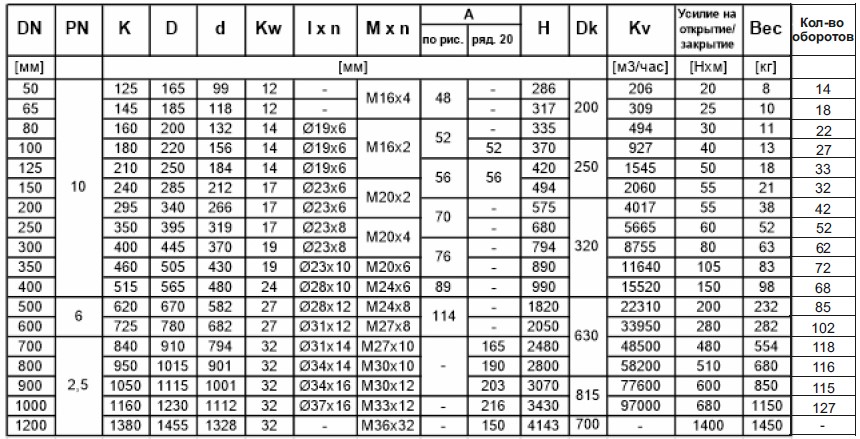

Технические параметры

Класс герметичности А

Рабочее давление:

DN50 - 400 Pn10 - ручной редуктор

DN500 - 600, Pn6 - угловой редуктор

DN700 - 1200, PN2,5 - угловой редуктор

Максимальная температура: 70°C (NBR, EPDM)

Фланцевая рассверловка соответствует российским нормам

Конструктивные особенности

Шпиндель нержавеющий, с холоднокатаной резьбой.

Шибер из нержавеющей стали 304.

Корпус чугунный.

DN50-500 комплектуются штурвалом, DN600-1200 комплектуется угловым редуктором.

Уплотнение шибера двустороннее.

Все элементы защищены от коррозии.

Болтовые соединительные отверстия DN50-150 соответствуют фланцевому соединению PN16, свыше DN200 - фланцевому соединению PN10 согласно ГОСТ 33259-2015.

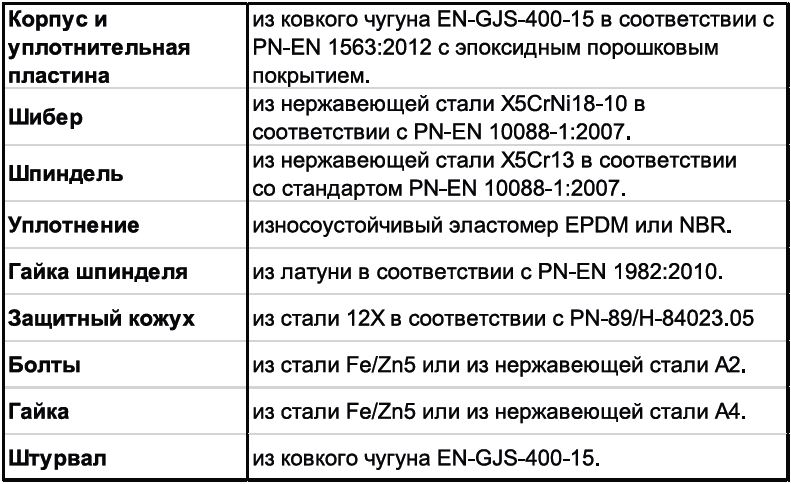

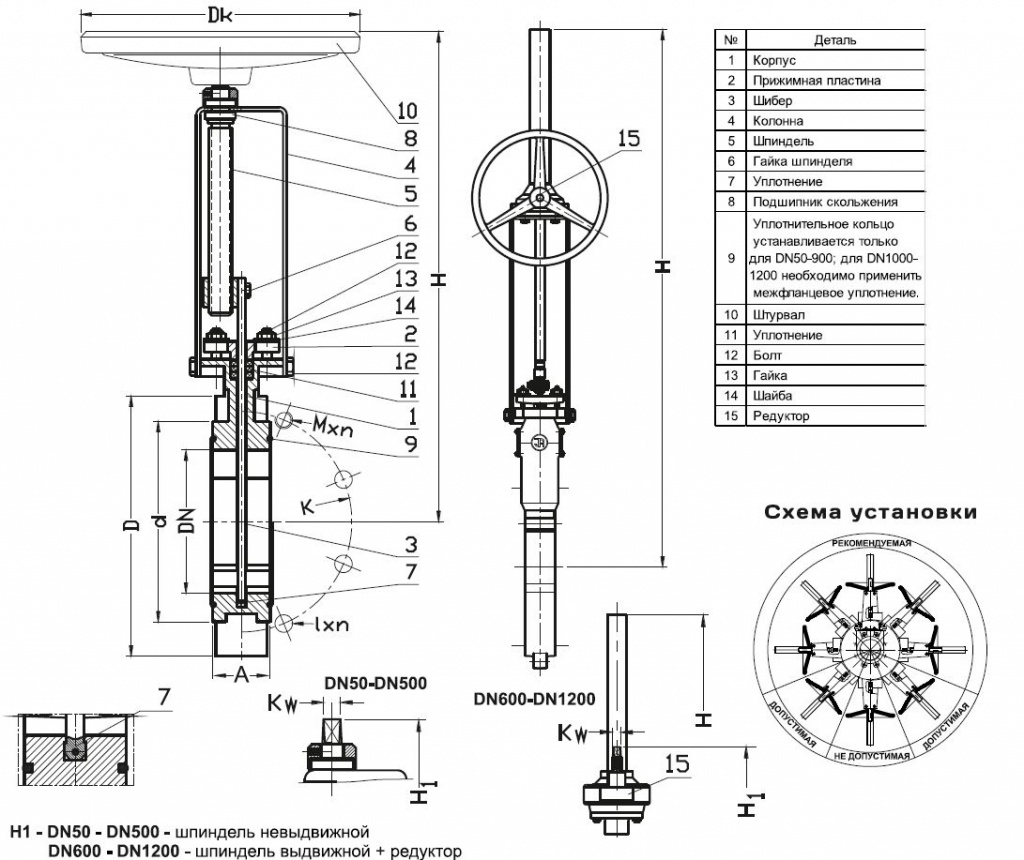

Материалы изделия
Применение

Для жидких и сухих веществ:

- для бытовой и ливневой канализации

- технической воды

- химического производства

- Бумажной промышленности.

Стандартное исполнение

DN 50-500 невыдвижной шпиндель, DN 600-1200 выдвижной шпиндель 70°C, износоустойчивый эластомер NBR, эпоксидное покрытие RAL5005 250 мкм,

штурвал (DN 50-500),

редуктор (DN 600-1200),

Другие исполнения по запросу.

Установка

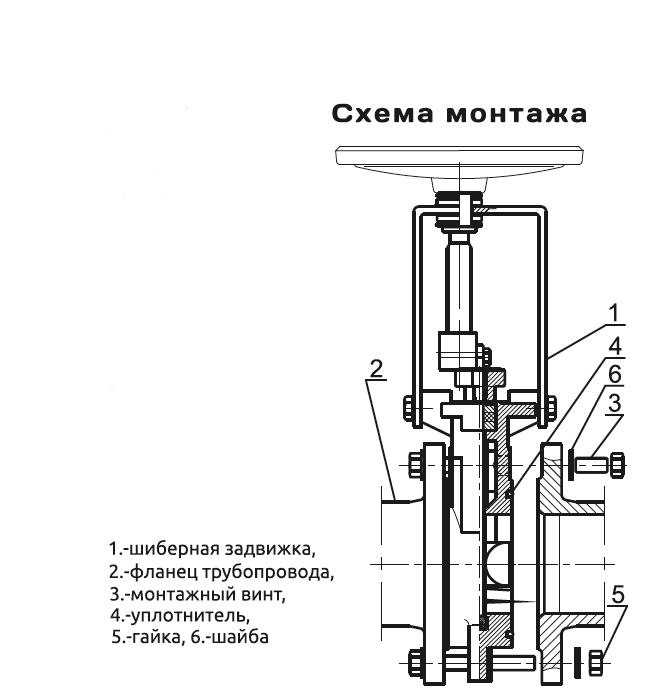

Задвижки шиберные ТИП 2005 устанавливаются в камерах (колодцах), сооружениях в любом положении, кроме положения шпинделем вниз. Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей рассверловкой. Во время монтажа необходимо обратить особое внимание на крепление трубопровода, исключающее сгибающее или растягивающее воздействие, оборудовав трубопровод неподвижными опорами и упорами. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Монтаж вести от задвижки. Задвижка, собранная и поставленная на объект, прошла заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом, ключом или приводом через удлинительный шток.


Примечание

* - возможны другие исполнения
