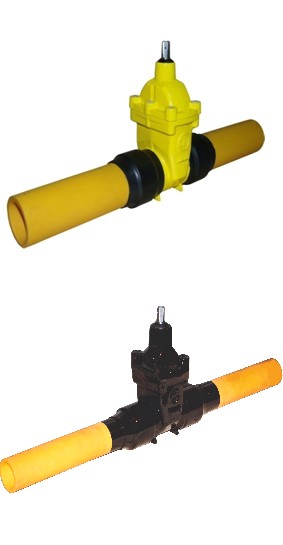

Задвижка с обрезиненным клином и ПЭ патрубками для газопроводных сетей тип 2312
Технические параметры
Класс герметичности "А"
Максимальная температура: +40°C
Рабочее давление: PN16, PN10

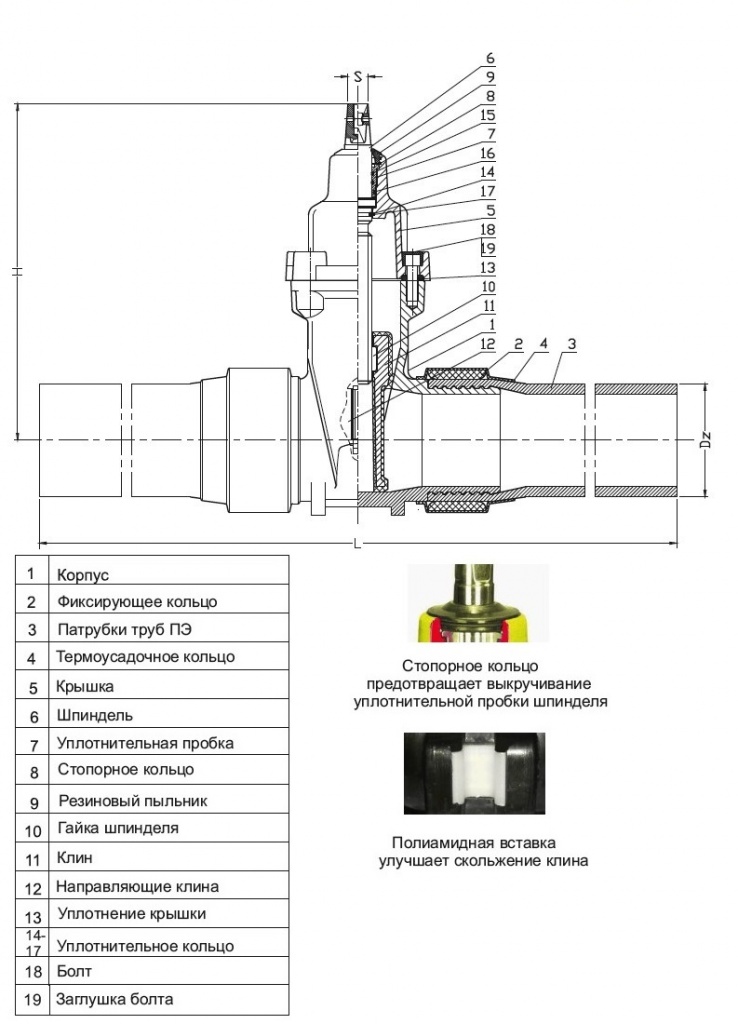

Конструктивные особенности
Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.
Шпиндель невыдвижной, нержавеющий, с холоднокатаной резьбой.
Клин полностью вулканизирован, с заменяемой гайкой.
Гладкий проход в корпусе.
Все элементы защищены от коррозии.
Применение
Для сетей передачи газов со средним рабочим давлением и температурой от -10°C до +40°C.
Стандартное исполнение
PN16, +40C, NBR, эпоксидное покрытие, RAL 1023 250 мкм, без штурвала.
Другие исполнения по запросу.

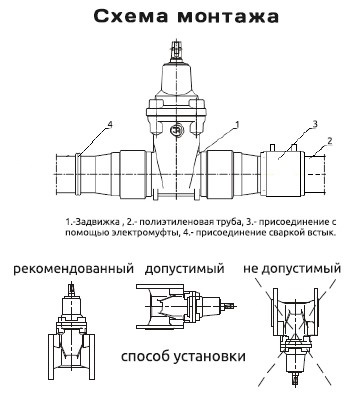

Установка
Задвижки с обрезиненным клином и ПЭ патрубками могут устанавливаться в подземных или наземных газопроводах на вертикальных или горизонтальных установках. Данные изделия приспособлены к монтажу между концами полиэтиленового трубопровода различными методами: сварка встык, сварка с помощью электромуфт и т.д. Во время монтажа следует обратить внимание на то, чтобы на арматуру (задвижку) не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массы трубопровода без подпор.
Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления трубопровода.
Задвижка, собранная и поставленная производителем, готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю ее герметичности.
