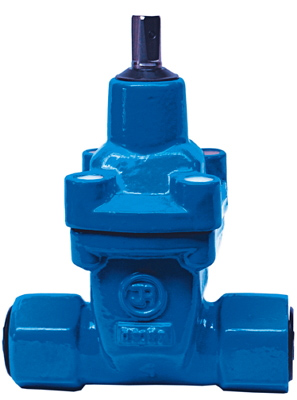

Задвижка с обрезиненным клином резьбовая тип 3116/3126


Технические параметры

Класс герметичности "А"

Рабочее давление PN 16

Максимальная температура 70°C (EPDM)

Резьбовое соединение соответствует российским нормам


Конструктивные особенности

Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.

Шпиндель невыдвижной, нержавеющий, с холоднокатанной резьбой.

Клин полностью вулканизирован с заменяемой гайкой.

Гладкий проходной канал.

Все элементы защищены от коррозии.

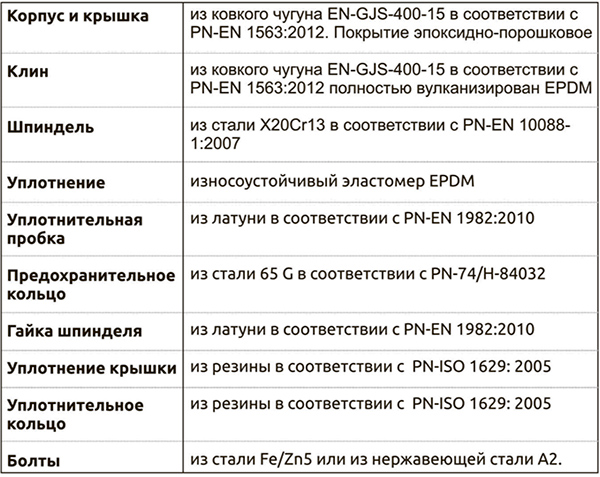

Материалы изделия
Применение

Для контроля сетей передачи питьевой воды

Для других химически нейтральных жидкостей.

Стандартное исполнение

PN16, 70°C, EPDM, эпоксидная краска RAL5005 250 мкм, без штурвала.

Другие исполнения по запросу

Установка

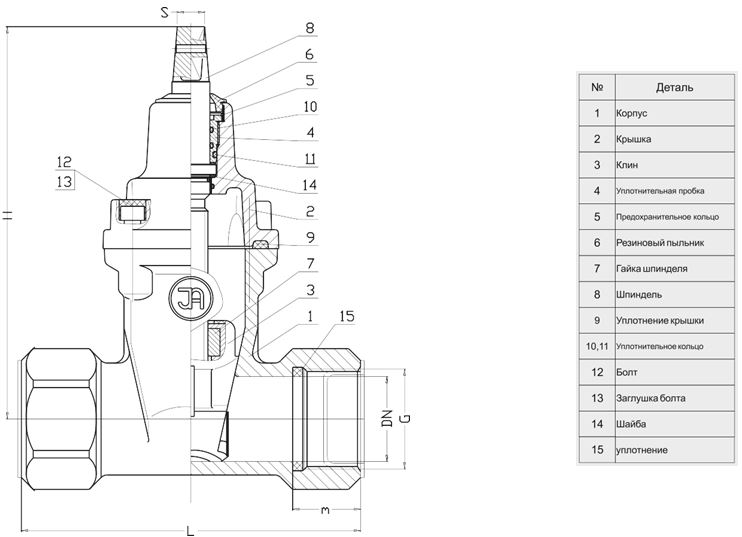

Задвижки с обрезиненным клином резьбовые ТИП 3116 и 3126 могут устанавливаться в подземных или наземных водопроводах на вертикальных или горизонтальных установках. Данные изделия приспособлены к монтажу с концами трубопровода, размеры которых (резьба) соответствуют резьбе задвижек. Наличие уплотнения (15 на чертеже) не исключает стандартного уплотнения резьбы. Во время монтажа следует обратить внимание на то, чтобы на арматуру (задвижку) не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор. Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная производителем, готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю ее герметичности.

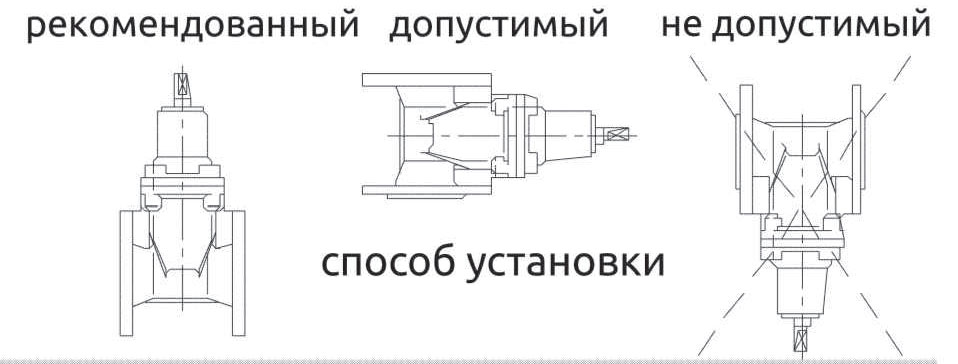

Задвижки управляются штурвалом, ключом,удлинительным штоком.способ-установки.jpg

Примечание

* - возможны другие исполнения
