Задвижка кольцевая клиновая фланцевая с выдвижным шпинделем тип 2117
Технические параметры
Класс герметичности "А"
Задвижка тип 2117 - ряд 14 (короткая)
Рабочее давление: PN 10, PN 16
Максимальная температура:
до 120°C (уплотнение клина - кольцо из бронзы + уплотнение шпинделя Полафлон 646, только по запросу!!!)
до 120°C (уплотнение клина - кольцо из нержавеющей стали +уплотнение шпинделя Полафлон)
Фланцевая рассверловка соответствует российским нормам.

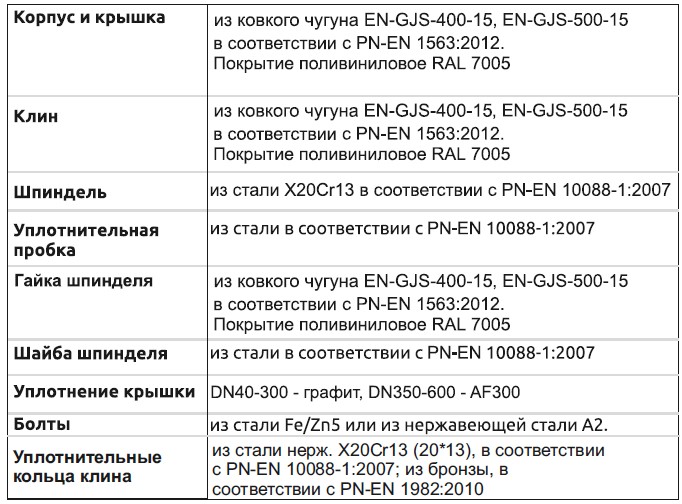

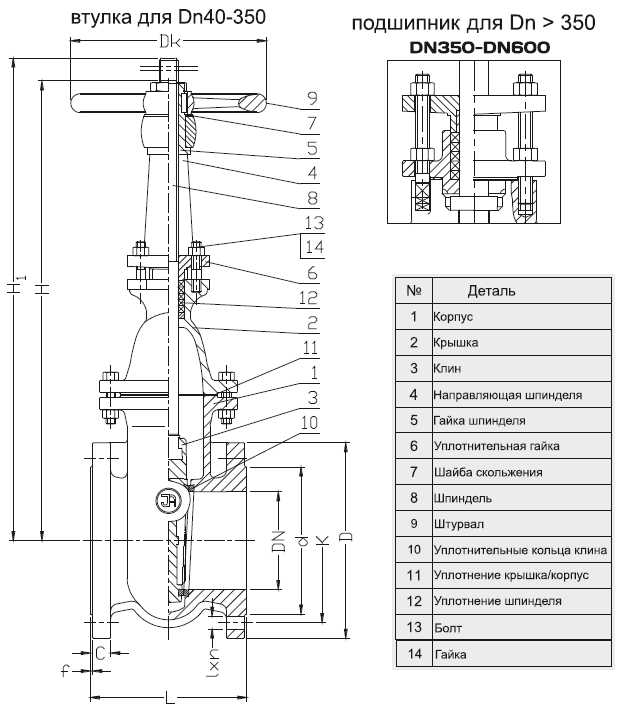

Конструктивные особенности
Уплотнение шпинделя - Polaflon 646.
Шпиндель выдвижной, нержавеющий,с холоднокатаной резьбой и подшипником.
Клин с заменяемой гайкой.
Все элементы защищены от коррозии.
Применение
Для контроля потока в сетях горячего и питьевого водоснабжения, промышленных системах, отопительных системах.
Для транспортировки других химически нейтральных жидкостей
Стандартное исполнение
PN10-16, T=120°C, кольца клина - бронза / T=150°C, кольца клина - нержавеющая сталь POLAFLON 646, поливиниловая краска RAL 7005, 100 мкм, со штурвалом.
Другие исполнения по запросу
Установка
Задвижки кольцевые фланцевые ТИП 2117 устанавливаются в камерах (колодцах), сооружениях.
Расположение: вертикально, шпинделем вверх, на горизонтальном трубопроводе, и горизонтально на
вертикальном. Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей
рассверловкой. Во время монтажа необходимо обеспечить крепление трубопровода, исключающее
сгибающее или растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации
температуры и давления трубопровода. Задвижка, собранная и поставленная на объект, прошла заводские
испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут
вызвать потерю герметичности. Задвижки управляются штурвалом.
Теги:
Клиновая ДУ 100,
ДУ 50,
ДУ 100,
ДУ 150,
ДУ 80,
Задвижка с ПЭ патрубками
Для запорной трубопроводной арматуры характерны три способа присоединения к магистрали: фланцевый, сварной и муфтовый. Последний обладает ключевым преимуществом: простотой установки и технического обслуживания. Такая задвижка не требует специального оборудования для монтажа. Задвижки с ПЭ парубками также могут присоединяться к трубопроводу фланцевым или сварным методом.
Данные приспособления используются на трубопроводах холодного водоснабжения и газовых магистралей. ПЭ патрубки могут быть применены в сетях для передачи химически нейтральных жидкостей. Оптимальные температуры эксплуатации находятся в диапазоне от - 20 до + 50 °С.
