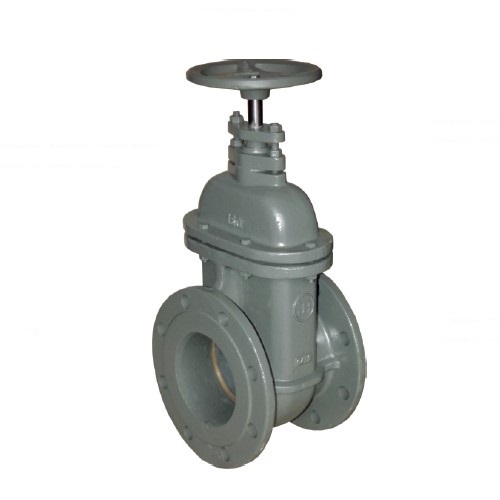

Задвижка кольцевая клиновая фланцевая тип 2109
Технические параметры
Класс герметичности "А"
Задвижка тип 2109 - ряд 14 (короткая) со штурвалом
Рабочее давление: PN16, PN10
Максимальная температура:
до 120°C (уплотнение клина - бронзовое кольцо)
до 150°C (уплотнение клина - кольцо из нержавеющей стали)
Фланцевая рассверловка соответствует российским нормам.

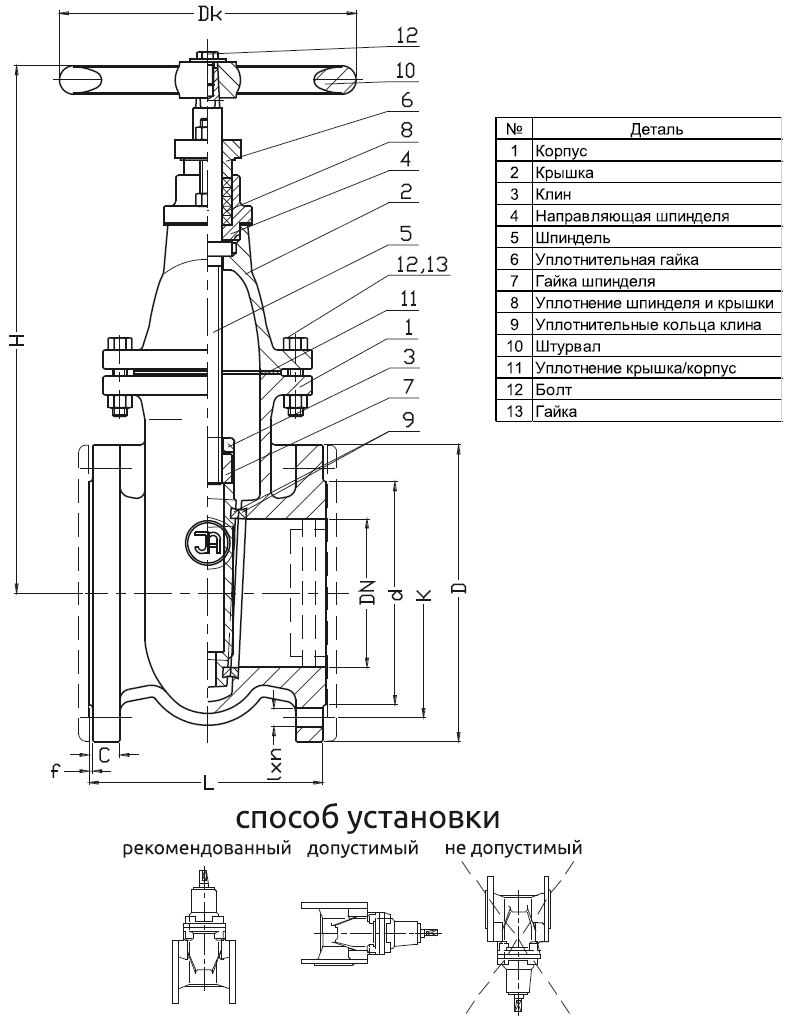

Конструктивные особенности
Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением, на больших диаметрах дополнительно уплотняется специальными фланцами.
Шпиндель невыдвижной, нержавеющий, с холодкатаной резьбой, с подшипником.
Клин с заменяемой гайкой.

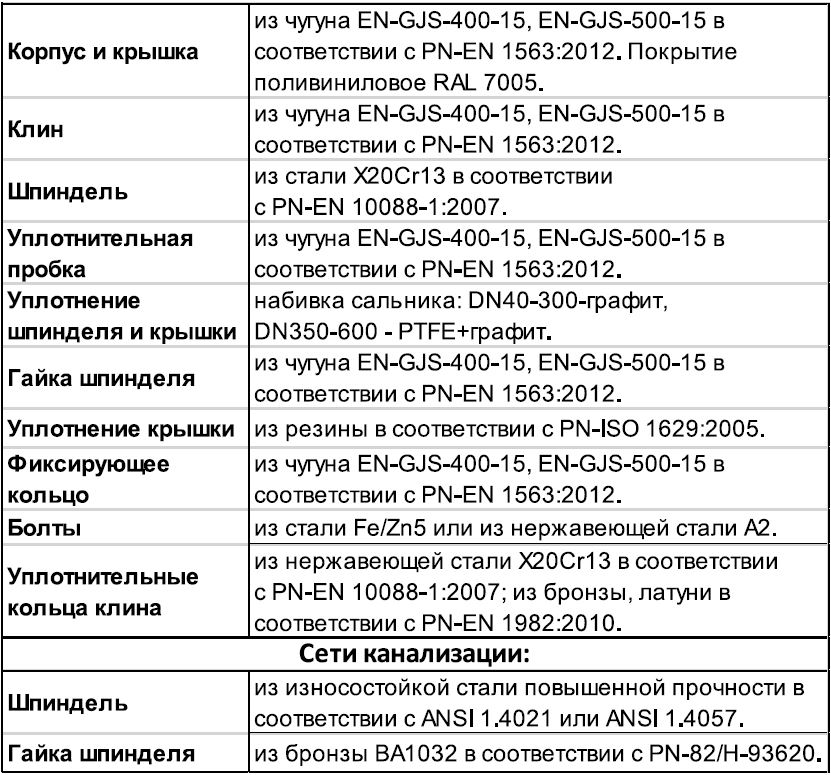

Все элементы защищены от коррозии эпоксидным покрытием.
Применение
Для контроля сетей: питьевого водоснабжения, нефти, нефтепродуктов, солёной воды, промышленной воды, горячего водоснабжения, системах водяного и воздушного отопления.
Для других химически нейтральных жидкостей.
Стандартное исполнение
PN 16, 120°C-150°C графит/бронза, поливиниловая краска RAL7005 100 мкм, со штурвалом.
Другие исполнения по запросу.

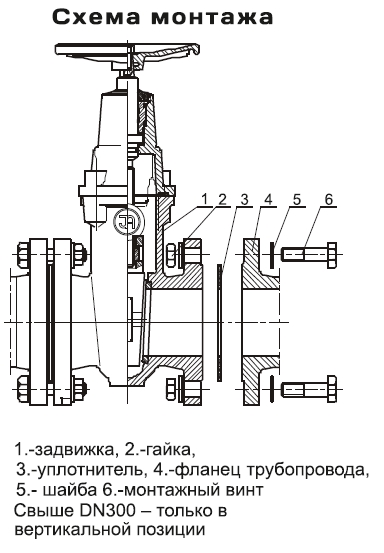

Установка
Задвижки кольцевые, фланцевые, короткие ТИП 2109 устанавливаются в камерах (колодцах), сооружениях. Расположение: вертикально, шпинделем вверх, на горизонтальном трубопроводе, и горизонтально на вертикальном. Изделия приспособлены к монтажу между фланцами трубопровода с соответствующей рассверловкой. Во время монтажа необходимо обеспечить крепление трубопровода, исключающее сгибающее или растягивающее воздействие. Рекомендуется монтировать узлы с учетом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная на объект прошла заводские испытания и готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю герметичности. Задвижки управляются штурвалом или приводом.
