Воздушный вантуз двухступенчатый для бесколодезной установки тип 7080


Технические параметры

Класс герметичности «А»

Рабочее давление: PN10, PN16

Максимальная температура: 70°С

Фланцевое подключение соответствует российским нормам

Конструктивные особенности

В конструкции предусмотрен отсекающий клапан (грибок), для проведения ревизии без снижения давления.

Возможно устанавливать в грунт без сооружения камер.

Все обслуживание происходит через верхнюю крышку.

Все элементы защищены от коррозии

Материалы изделия
7080 материалы.JPG
Применение

Впуск и выпуск воздуха из сетей передачи питьевой, технической (очищенной от взвесей) воды и других химически нейтральных жидкостей.

Стандартное исполнение

PN16, 70 C, EPDM, эпоксидная краска  RAL5005 250mm.

Другие исполнения по запросу

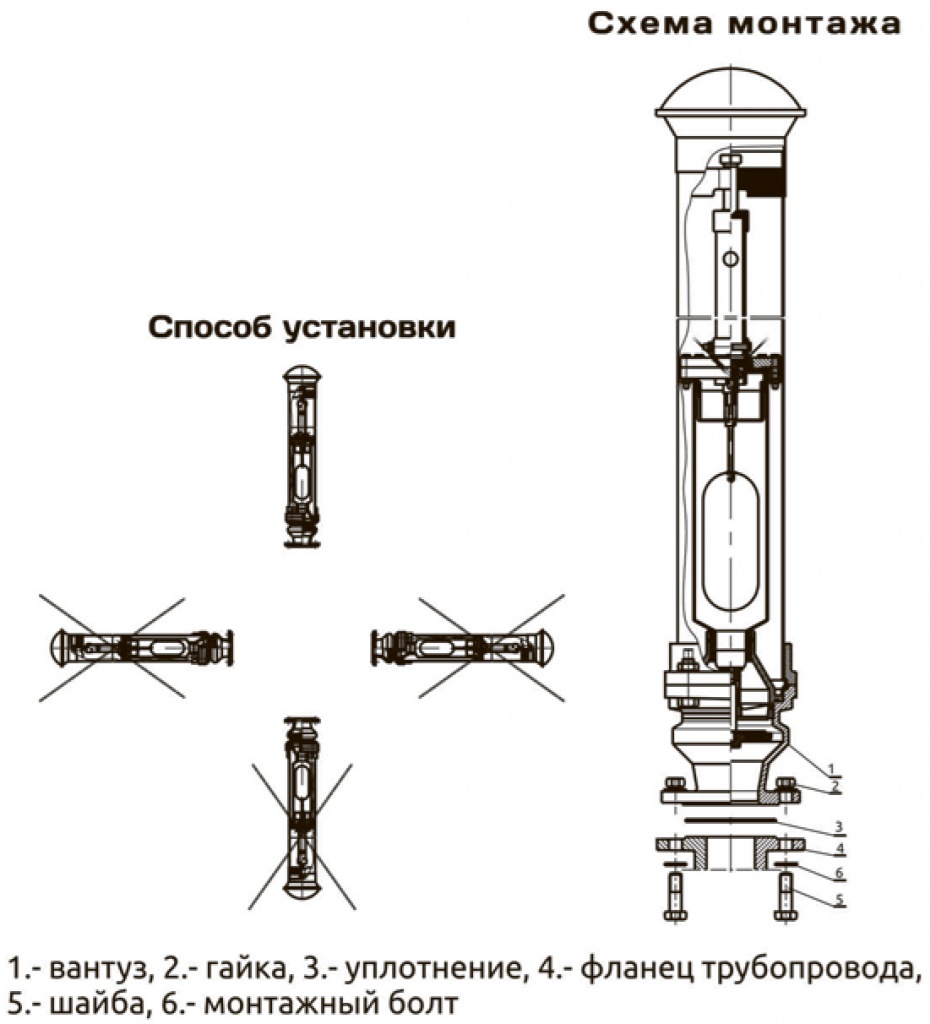

Установка

Воздушные вантузы двухступенчатые для бесколодезной установки ТИП 7080 могут устанавливаться вертикально в подземных трубопроводах. Фланцевые вантузы приспособлены к монтажу с фланцами трубопровода, размеры которых соответствуют фланцам вантузов. В проекте установки следует предусмотреть соответствующей величины отверстия для беспрепятственного впуска и выпуска воздуха. Учитывая возможность выхода вместе с воздухом небольшого количества воды, следует предусмотреть возможность ее отведения (дренирования в грунт или сточную решетку). Вантуз нельзя подвергать низким температурам, поэтому при проектировании, необходимо подбирать высоту в соответствии с нормами промерзания грунта в конкретном районе. В случае подземного монтажа рекомендуется использовать уличную коробку размером 300 мм (или люк), которая обеспечит достаточную подачу количества воздуха. Во время монтажа следует обратить внимание на то, чтобы на арматуру (вантуз) не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор. Рекомендуется осуществлять действия по монтажу сучетом компенсации температуры и давления трубопровода.


Примечание

* - возможны другие исполнения

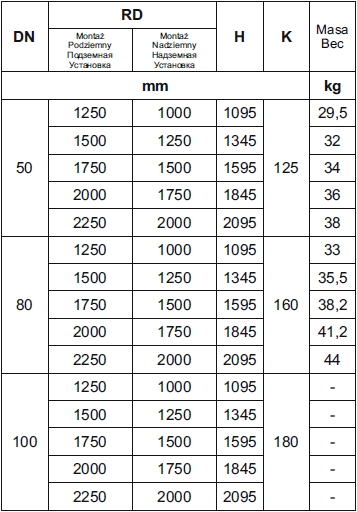

7080 план.JPG
