Шток телескопический для газовой арматуры тип 9007


Конструктивные особенности
Наконечник прикреплён к штоку винтом.

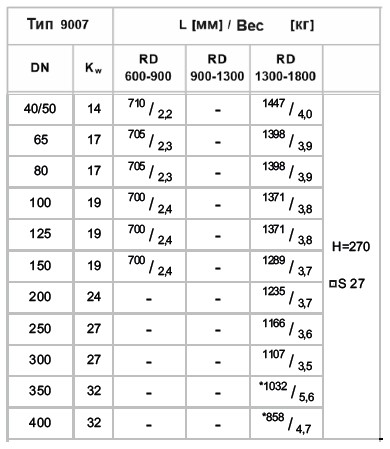

Диапазон регулирования по высоте указан в таблице.

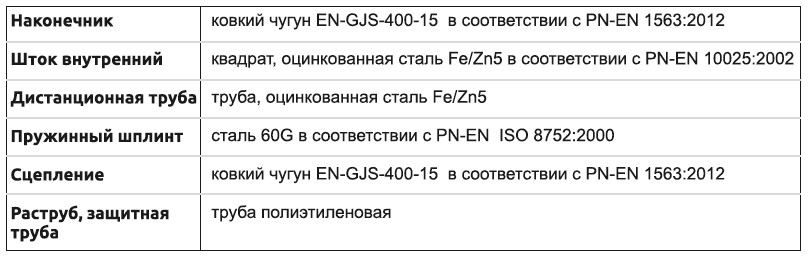

Материалы изделия
9007 материалы изделия.jpg
Установка
Установить шток на шпиндель запорного элемента и зафиксировать сцепление "5" шплинтом "6", опустить защитный раструб "7" и, выдвинув на необходимую высоту, жестко зафиксировать на всё время обратной засыпки.
Отклонение штока от вертикали более 5 градусов НЕ ДОПУСТИМО;
Осуществить засыпку траншеи и одновременно засыпку задвижки и штока (песок либо щебень фракция 10 без острых кромок), формируя вокруг штока безусадочный столб грунта (мин 90% плотности) около метра в диаметре. Подсыпать и трамбовать послойно, по кругу, контролируя вертикальность штока, до уровня установки опорной плиты. Слой не более 200 мм;
Установить опорную плиту на уплотнённое основание. Проверить вращение штока - полностью открыть закрыть задвижку. Установить ковер 9506.
Осуществить финишную засыпку с благоустройством (тротуар или дорога);
Если бесколодезный комплект выходит на газон, для облегчения поиска ковера и фиксации - вокруг ковера необходимо сделать отмостку с армированием; (полное описание можно посмотреть в Регламенте по монтажу задвижек).
Примечание
Инструкция по уменьшению длины штока:

1. Отодвинуть раструб 7 вверх по защитной трубе 8;
2. Вытащить пружинный штифт 3 и снять сцепление 5;
3 Отмерить и отпилить защитную трубу 8;
4. Отмерить и отпилить шток 4;
5, Просверлить отверстие в штоке 4 под пружинный штифт 3;
6. Вставить шток 4 в сцепление 5 и закрепить штифтом 3.

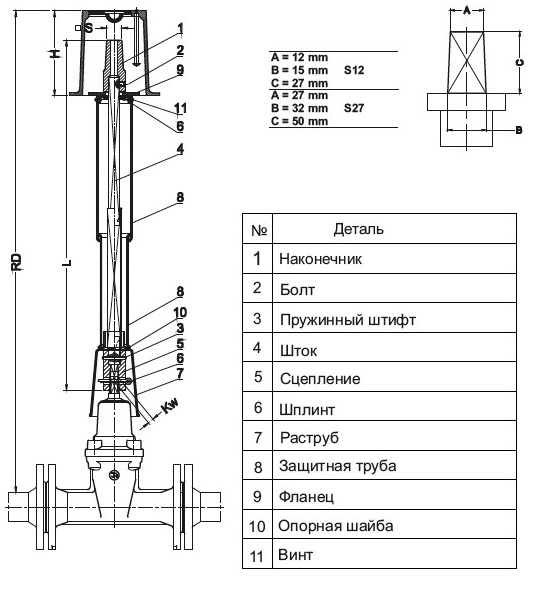

9007 чертёж.jpg
